La compréhension du poids des tiges de forage est fondamentale pour la réussite de toute opération de forage, car elle influe sur tout, du choix de l'appareil de forage aux calculs hydrauliques et à la conception du puits. Il ne s'agit pas d'un chiffre statique, mais plutôt d'une variable cruciale déterminée par diverses spécifications de la tige elle-même.
Ce guide démystifie les complexités du poids des tiges de forage, en explorant les facteurs clés qui y contribuent et en expliquant pourquoi une évaluation précise du poids est essentielle pour un forage sûr et efficace, ayant un impact sur la capacité de charge et les coûts globaux du projet.
Qu'est-ce que le poids d'un tube de forage ?
Le poids d'une tige de forage correspond à la masse par unité de longueur d'une tige de forage, généralement exprimée en livres par pied (lbs/ft) ou en kilogrammes par mètre (kg/m).
Le poids de tube de forage est un paramètre critique influencé par plusieurs facteurs, notamment le diamètre extérieur (DE) du tube, l'épaisseur de la paroi et la qualité de l'acier ou du matériau dont il est fait.
Il ne s'agit pas d'une simple spécification, mais d'un facteur crucial dans la conception et l'exécution des opérations de forage, car il a un impact direct sur le poids total du train de tiges, la charge sur le système de levage de l'appareil de forage, l'hydraulique du fluide de forage, ainsi que la stabilité et l'efficacité globales du processus de forage.
Quel est le poids d'un tube de forage ?
Le poids d'une tige de forage n'est pas une valeur fixe mais varie de manière significative en fonction de plusieurs caractéristiques clés. Il est essentiel de comprendre ces facteurs pour effectuer des calculs de charge précis, optimiser l'hydraulique de forage et sélectionner les composants du train de tiges appropriés pour une conception de puits donnée.
Le poids total par pied d'une tige de forage, ou d'un train de tiges entier, a un impact direct sur les exigences de capacité du système de levage de l'appareil de forage, sur la puissance nécessaire à la circulation et sur les contraintes exercées sur la tige elle-même. Il est donc primordial d'examiner attentivement ces facteurs.
Diamètre extérieur (OD)
Le diamètre extérieur (DE) est un facteur déterminant du poids des tiges de forage. Un diamètre extérieur plus important signifie qu'il y a plus de matériau en acier dans la section transversale de la tige, ce qui se traduit directement par une tige plus lourde. Ce diamètre plus important affecte également l'espace annulaire dans le puits de forage, influençant la dynamique de l'écoulement des fluides de forage et l'efficacité du transport des déblais pendant les opérations de forage.
Par exemple, une tige de forage de 5 pouces de diamètre extérieur pèsera intrinsèquement plus lourd par pied qu'une tige de forage de 3,5 pouces de diamètre extérieur, en supposant que l'épaisseur de la paroi et la qualité du matériau soient similaires. Le choix du diamètre extérieur est souvent dicté par la taille du puits de forage, les taux de circulation des fluides requis et la résistance globale nécessaire pour l'application de forage.
Épaisseur de la paroi
L'épaisseur de la paroi de la tige de forage est un autre facteur critique qui influe sur son poids. Une paroi plus épaisse signifie un plus grand volume d'acier par unité de longueur, ce qui augmente le poids de la tige. Ce matériau supplémentaire améliore également de manière significative la solidité de la tige, notamment sa résistance à l'éclatement, à l'effondrement et aux contraintes de torsion.
Si une paroi plus épaisse ajoute du poids, elle offre également une plus grande durabilité et une meilleure résistance à l'usure, ce qui peut prolonger la durée de vie du tube dans les environnements abrasifs. Toutefois, des parois trop épaisses peuvent réduire le diamètre intérieur du tube, ce qui risque de limiter l'écoulement du fluide de forage et d'augmenter les besoins de pompage.
Qualité des matériaux
La qualité spécifique de l'acier ou d'autres matériaux utilisés dans la fabrication de la tige de forage a un impact significatif sur son poids. Les différents alliages d'acier ont des densités variables, bien que la variation soit souvent moins prononcée que celle causée par les changements dimensionnels. Plus important encore, les aciers de qualité supérieure (par exemple, S-135 par rapport à E-75) offrent une limite d'élasticité et une résistance à la traction accrues sans nécessairement augmenter les dimensions de la tige.
Bien que la différence de densité entre les différentes qualités d'acier puisse être mineure, la possibilité d'obtenir une résistance plus élevée avec des parois potentiellement plus minces (et donc un poids plus faible pour une résistance donnée) est une considération essentielle. Cela permet aux ingénieurs d'optimiser le rapport résistance/poids pour des défis de forage spécifiques, en équilibrant les performances avec les limites opérationnelles.

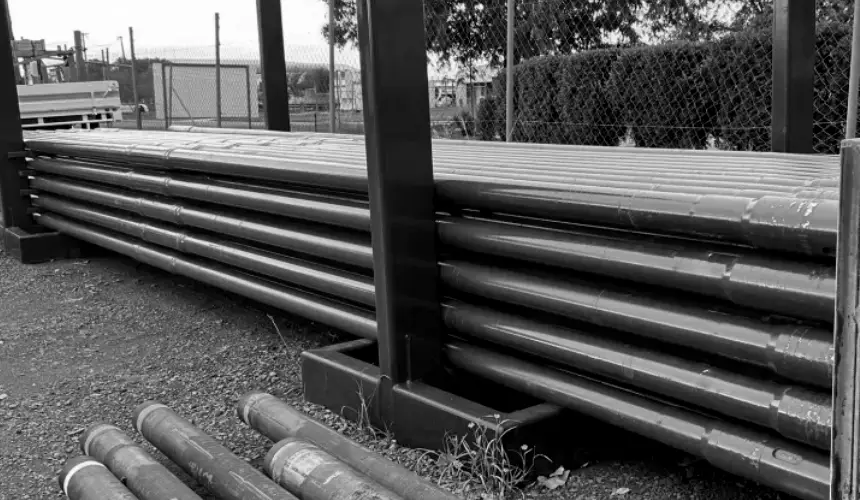

Comment mesurer le poids d'un tube de forage ?
Pour déterminer avec précision le poids des tiges de forage, un facteur crucial pour l'efficacité et la sécurité du forage, une approche systématique impliquant des mesures et des calculs directs est nécessaire. Ce processus permet de s'assurer que le poids réel est conforme aux spécifications de conception et aux exigences opérationnelles, ce qui permet d'éviter les problèmes potentiels pendant le forage.
Il est essentiel de mesurer avec précision les composants des tiges de forage, car les écarts peuvent entraîner des problèmes importants, ayant un impact sur la capacité de charge de l'appareil de forage, les performances hydrauliques et le contrôle global du puits. Le respect de ces étapes permet de garantir des performances optimales et la longévité de vos équipements de forage.
Étape 1 : Obtenir le diamètre extérieur du tuyau (OD)
Le diamètre extérieur (DE) est la mesure externe du corps du tuyau. Cette dimension fondamentale est généralement estampillée sur le tube ou indiquée dans les fiches techniques. Il influence directement la section transversale du tube, ce qui signifie qu'un diamètre extérieur plus important se traduit par un tube plus lourd en raison de l'augmentation du volume d'acier par unité de longueur, ce qui a un impact significatif sur le poids total de la chaîne.
Une mesure précise du diamètre extérieur est essentielle pour calculer le volume du tuyau, qui est un facteur déterminant de son poids. Veillez à ce que les revêtements ou l'usure soient pris en compte si vous mesurez un tuyau en service afin d'éviter les écarts, car même de légères variations peuvent modifier le poids calculé par pied.
Étape 2 : Déterminer l'épaisseur de la paroi
L'épaisseur de la paroi est la distance entre les surfaces intérieure et extérieure du tuyau. Cette mesure peut être obtenue à partir des spécifications du fabricant ou en utilisant des jauges d'épaisseur à ultrasons spécialisées. Une épaisseur de paroi plus importante signifie qu'il y a plus de matériau, ce qui contribue directement à rendre le tuyau plus lourd et à améliorer de manière significative son intégrité structurelle.
Cette dimension est essentielle pour déterminer la résistance du tube à la pression interne (résistance à l'éclatement) et à la pression externe (résistance à l'effondrement). Des données précises sur l'épaisseur de la paroi garantissent que le tube peut résister sans défaillance aux contraintes rencontrées en fond de puits, ce qui a un impact direct sur la sécurité et l'efficacité opérationnelle pendant le forage.
Étape 3 : Identifier la qualité et la densité de l'acier
La nuance d'acier (par exemple, E-75, X-95, G-105, S-135) spécifie les propriétés de résistance du matériau, mais pour le calcul du poids, c'est la densité qui est déterminante. Bien que la plupart des aciers pour tiges de forage courants aient des densités similaires, l'utilisation de la valeur de densité précise pour la nuance spécifique garantit le calcul le plus précis du poids, reflétant la masse réelle de la tige.
Consultez les spécifications du fabricant ou les normes industrielles (comme l'API 5DP) pour connaître la densité exacte. Ce facteur, associé aux dimensions du tube, permet de calculer avec précision le poids du corps du tube par pied ou par mètre, ce qui constitue l'élément de base du poids total du train de tiges.
Étape 4 : Tenir compte du poids et de la longueur de l'articulation de l'outil
Les joints d'outil sont les raccords filetés à chaque extrémité de la tige de forage, qui sont généralement plus lourds et plus épais que le corps de la tige. Leurs dimensions (diamètre extérieur, diamètre intérieur et longueur) doivent être prises en compte, car elles contribuent de manière significative au poids total de chaque raccord de tige de forage. La longueur totale des extrémités de la tige et de la boîte a une incidence sur la répartition effective du poids.
Les fabricants fournissent souvent un "poids nominal par pied" qui incorpore déjà la contribution moyenne du poids des joints d'outils. Cependant, pour des calculs très précis, en particulier pour les longues chaînes de forage, il est essentiel de comprendre le poids spécifique des joints d'outil pour une planification précise des charges et une modélisation hydraulique.
Étape 5 : Calcul du poids nominal par pied
Le poids nominal par pied est généralement le poids moyen indiqué par le fabricant, ce qui simplifie les calculs pour l'ensemble du train de tiges. Cette valeur est obtenue en calculant la moyenne du poids du corps du tube et des joints d'outils plus lourds sur la longueur standard d'un joint de tube. Elle est largement utilisée dans les programmes de forage.
Ce poids nominal calculé ou fourni est vital pour la planification des opérations, car il influence directement des paramètres critiques tels que la capacité de charge du crochet de l'appareil de forage, les effets de flottabilité dans le fluide de forage et le poids effectif total sur le trépan, qui ont tous un impact sur l'efficacité et la sécurité du forage.
Tableau des poids des tubes de forage
Comprendre le poids des tiges de forage est crucial pour la capacité de l'appareil de forage, l'hydraulique et l'efficacité globale du forage.
Un tableau des poids des tiges de forage fournit des données de référence rapides, détaillant le poids nominal par pied pour différentes tailles, qualités et épaisseurs de paroi. Il permet d'effectuer des calculs précis et de prendre des décisions en connaissance de cause.
Tableau des poids des tubes de forage
- Poids nominal par pied : Il s'agit du poids standard utilisé pour les calculs et généralement fourni par les fabricants. Il s'agit d'un poids moyen qui tient compte du corps du tuyau et des joints de l'outil.
- Diamètre extérieur (OD) : La mesure à travers l'extérieur du tuyau. Les diamètres extérieurs plus importants correspondent généralement à des tuyaux plus lourds.
- Épaisseur du mur/poids par pied : Des épaisseurs de paroi différentes pour un même diamètre extérieur se traduiront par des poids au pied différents et des niveaux de résistance variables.
- Qualité de l'acier : Des nuances d'acier plus résistantes (par exemple, S-135) peuvent influencer le rapport résistance ultime/poids, bien que la différence de densité entre les nuances courantes soit minime.
- Outil Contribution conjointe : Bien que le tableau fournisse généralement un poids nominal par pied pour l'ensemble du joint, les joints d'outils plus lourds sont pris en compte dans cette moyenne.
Tableau des poids des tuyaux de forage (tailles courantes)
| Diamètre extérieur nominal (pouces) | Poids typique (lbs/ft) | Poids typique (kg/m) |
| 2 3/8 | 4.85 – 6.65 | 7.22 – 9.89 |
| 2 7/8 | 6.40 – 10.40 | 9.52 – 15.48 |
| 3 1/2 | 9.50 – 15.50 | 14.14 – 23.07 |
| 4 | 11.85 – 16.60 | 17.63 – 24.71 |
| 4 1/2 | 13.75 – 20.00 | 20.46 – 29.76 |
| 5 | 16.20 – 25.00 | 24.11 – 37.23 |
| 5 1/2 | 19.50 – 27.80 | 29.02 – 41.37 |
| 5 7/8 | 22.20 – 32.30 | 33.04 – 48.06 |
Spécifications des tuyaux de forage à poids élevé
Le tube de forage à poids élevé (HWDP) est un composant crucial du train de tiges, conçu pour fournir un poids de transition entre le tube de forage flexible et les colliers de forage rigides. Il contribue principalement à maintenir un poids constant sur le trépan (WOB), en particulier dans les forages directionnels et horizontaux, tout en réduisant les défaillances dues à la fatigue souvent constatées à l'interface entre les tiges de forage standard et les colliers. L'augmentation de l'épaisseur des parois et l'allongement des zones de refoulement le rendent plus flexible que les colliers de forage, mais plus lourd et plus rigide que les tiges de forage conventionnelles.
Le HWDP se décline en plusieurs spécifications pour s'adapter aux différentes applications de forage et aux conditions du puits. Les principales caractéristiques sont le diamètre extérieur (OD), le diamètre intérieur (ID), l'épaisseur de la paroi, le type de connexion et la qualité du matériau. La construction en acier sans soudure garantit la durabilité, et les joints d'outil spécialisés avec différents types de refoulement (interne, externe ou interne-externe) optimisent la résistance et l'écoulement. Ces spécifications sont soigneusement sélectionnées pour équilibrer la contribution au poids, la flexibilité et la résistance à la fatigue et à l'usure.
Spécifications des tubes de forage à poids élevé (HWDP) (communes)
| Spécifications | Description | Gamme/types communs |
| Diamètre extérieur (OD) | Diamètre extérieur du corps du tuyau. | 3 1/2″ à 6 5/8″ |
| Diamètre intérieur (ID) | Diamètre interne du corps du tuyau. | Varie en fonction du diamètre extérieur et de l'épaisseur de la paroi |
| Épaisseur de la paroi | Epaisseur de la paroi en acier du tube. | Plus lourd qu'un tube de forage standard, par exemple 0,368″ - 0,750″. |
| Poids (nominal) | Poids par pied ou mètre de tuyau. | 25 lbs/ft à 60 lbs/ft (environ) |
| Longueur | Longueur standard de chaque joint HWDP. | Portée 1 (18-22 ft), Portée 2 (27-30 ft), Portée 3 (38-45 ft) |
| Type de connexion | Raccords filetés pour l'assemblage de sections de tuyaux. | Série NC (Number Connection), FH (Full Hole) |
| Type de perturbation | Section plus épaisse près des joints d'outils pour une plus grande résistance. | Remontée interne (IU), remontée externe (EU), remontée interne-externe (IEU) |
| Qualité des matériaux | La nuance d'alliage d'acier détermine la résistance et la ductilité. | E-75, X-95, G-105, S-135 (mais souvent des qualités spécifiques HWDP) |
| Rechargement | Matériau résistant à l'usure appliqué aux joints d'outils pour une durée de vie prolongée. | Différents types (par exemple, carbure de tungstène, carbure de chrome) |
Conclusion
En conclusion, le poids d'une tige de forage est un paramètre à multiples facettes influencé par son diamètre extérieur, l'épaisseur de sa paroi et la qualité du matériau. Il est indispensable de comprendre et de calculer précisément ce poids pour concevoir un programme de forage efficace, garantir un dimensionnement correct de l'appareil de forage, gérer les charges de crochet et optimiser l'hydraulique des fluides de forage.
La maîtrise des nuances du poids des tiges de forage se traduit directement par des opérations plus sûres, une meilleure efficacité du forage et des économies significatives sur la durée de vie d'un projet de forage. Elle permet aux ingénieurs de prévoir et de gérer avec précision les forces exercées sur le système de forage.
