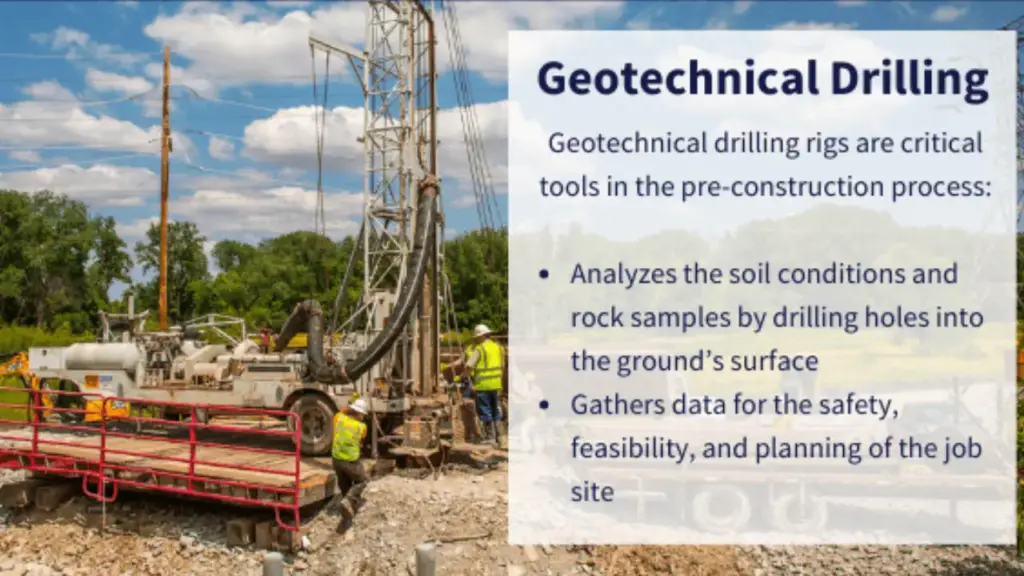

Bienvenido a la guía definitiva sobre perforación geotécnica. Este proceso crucial consiste en investigar las condiciones del subsuelo perforando la tierra. Mediante la recogida y el análisis de muestras de suelo y roca, los ingenieros obtienen información vital sobre la composición y las propiedades del suelo.
Esta información es fundamental para garantizar la seguridad y estabilidad de los proyectos de construcción. La perforación geotécnica ayuda a identificar posibles peligros y sirve de base para el diseño de cimentaciones sólidas que, en última instancia, mitigan los riesgos y garantizan estructuras duraderas. Únase a nosotros para profundizar en esta práctica esencial.

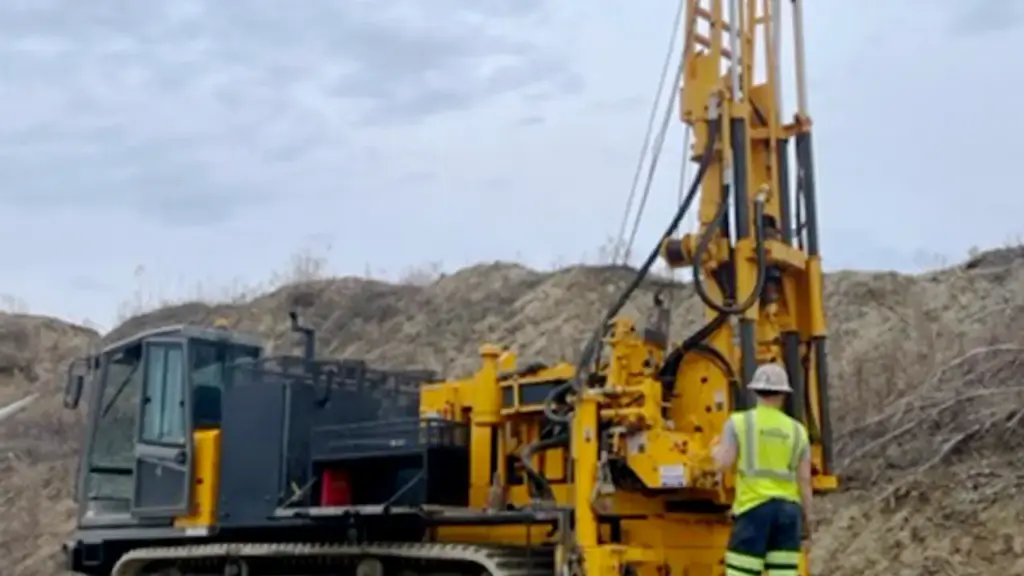

Qué es la perforación geotécnica
La perforación geotécnica es un proceso crucial en la ingeniería civil y la construcción. Consiste en perforar el suelo para investigar las condiciones del subsuelo. El objetivo principal es recoger muestras de suelo y roca, que luego se analizan para determinar sus propiedades físicas y mecánicas. Esta información es vital para evaluar la idoneidad de un emplazamiento para la construcción, diseñar cimientos estables e identificar posibles riesgos geológicos.
Los datos obtenidos de las perforaciones geotécnicas sirven para tomar decisiones críticas a lo largo del ciclo de vida de un proyecto. Ayudan a los ingenieros a comprender la composición del suelo, la capacidad portante, los niveles de agua subterránea y la presencia de contaminantes. Este conocimiento permite desarrollar diseños de cimentación adecuados para edificios, puentes, carreteras y otras infraestructuras, garantizando su estabilidad y seguridad a largo plazo.
Importancia de la perforación geotécnica
La perforación geotécnica desempeña un papel vital a la hora de garantizar el éxito y la seguridad de numerosos proyectos, ya que proporciona información esencial sobre el subsuelo. Este conocimiento detallado de las condiciones del suelo y la roca permite tomar decisiones informadas a lo largo del ciclo de vida del proyecto. Entre los aspectos clave de su importancia se incluyen:
- Mitigación de riesgos: Identificación de posibles riesgos geológicos, capas de suelo inestables y problemas de aguas subterráneas en las primeras fases del proyecto, lo que evita retrasos y fallos costosos.
- Optimización de costes: Proporcionar datos precisos para un diseño y una selección de materiales eficientes, reduciendo gastos innecesarios y garantizando los métodos de construcción más adecuados.
- Mejora de la seguridad: Garantizar la estabilidad y longevidad de las estructuras proporcionando la información necesaria para el diseño seguro de los cimientos y las prácticas de construcción.
- Protección del medio ambiente: Facilitar la evaluación y rehabilitación de lugares contaminados, protegiendo el suelo y los recursos hídricos subterráneos.
- Cumplimiento de la normativa: Cumplir los códigos de construcción y las normativas medioambientales, que a menudo exigen investigaciones geotécnicas exhaustivas.
- Toma de decisiones informada: Proporcionar a los ingenieros y las partes interesadas los datos cruciales necesarios para tomar decisiones acertadas sobre la idoneidad del emplazamiento, los parámetros de diseño y las técnicas de construcción.
¿Cómo se realizan los sondeos geotécnicos?
La perforación geotécnica implica un proceso sistemático para investigar las condiciones del subsuelo. Suele comenzar con la investigación y planificación del emplazamiento, sigue con la perforación y toma de muestras, y concluye con las pruebas de laboratorio y la comunicación de los resultados.
Investigación y planificación del emplazamiento
Antes de comenzar la perforación, se lleva a cabo una investigación exhaustiva del emplazamiento. Esto implica revisar los datos geológicos existentes, los mapas topográficos y los registros históricos para comprender las condiciones generales del subsuelo.
A continuación se elabora un plan de perforación en el que se indica el número, la ubicación y la profundidad de los sondeos en función de los requisitos del proyecto y de la evaluación inicial del emplazamiento. En esta fase también se tienen muy en cuenta el acceso del equipo de perforación y las posibles limitaciones del emplazamiento.
Perforación y muestreo
El núcleo de la perforación geotécnica consiste en perforar el suelo utilizando diversas técnicas de perforación, como se ha explicado anteriormente (por ejemplo, DPT, barrena, rotativa). A medida que avanza la perforación, se recogen muestras de suelo y roca a intervalos predeterminados o cuando se observan cambios en los materiales del subsuelo.
El método de muestreo depende del tipo de suelo y del nivel necesario de alteración de la muestra. Los métodos más comunes son el muestreo con cuchara dividida para muestras alteradas y el muestreo con tubo Shelby o la perforación para muestras relativamente inalteradas. Las observaciones sobre el terreno, como el color, la textura y la consistencia del suelo, también se registran meticulosamente durante el proceso de perforación.
Pruebas de laboratorio e informes
Una vez recogidas las muestras, se transportan a un laboratorio para realizar pruebas detalladas. Estas pruebas determinan las propiedades cruciales del suelo, como la distribución granulométrica, los límites de Atterberg, el contenido de humedad, la resistencia al cizallamiento y la compresibilidad. En el caso de las muestras de roca, las pruebas pueden incluir la resistencia a la compresión no confinada y la permeabilidad.
Los resultados de estos ensayos de laboratorio, junto con las observaciones sobre el terreno y los registros de perforación, se compilan en un informe geotécnico exhaustivo. Este informe proporciona a los ingenieros los datos y las interpretaciones necesarios para tomar decisiones fundamentadas sobre el diseño y la construcción.
Tipos de perforación geotécnica
La perforación geotécnica emplea diversos métodos para investigar las condiciones del subsuelo. Cada técnica tiene aplicaciones y limitaciones específicas basadas en el tipo de suelo y los requisitos del proyecto. He aquí un resumen de los tipos de perforación geotécnica más comunes.
Tecnología de empuje directo (DPT) Perforación geotécnica
El DPT es un método rentable y sencillo que utiliza la fuerza o la percusión para introducir pequeñas barras de perforación en el suelo para investigaciones poco profundas. Aunque es eficaz en suelos más blandos, el DPT puede encontrar obstáculos en materiales densos o rocosos, lo que limita su capacidad de profundidad.
Perforación geotécnica con barrena de vástago hueco
Esta técnica utiliza el par de torsión y la fuerza descendente para hacer avanzar las brocas en forma de tornillo a través de formaciones como arena, arcilla y limo. Es una opción relativamente barata, pero, al igual que el DPT, es propensa al rechazo en condiciones de subsuelo rocoso o muy denso, lo que restringe su uso en esos entornos.
Perforación geotécnica sónica
La perforación sónica emplea vibraciones de alta frecuencia para hacer resonar los tubos de perforación, lo que permite un muestreo continuo de testigos con un rechazo mínimo. Este método es ventajoso para el análisis geológico detallado, pero requiere equipos especializados y personal cualificado, lo que suele elevar los costes del proyecto.
Perforación geotécnica rotatoria
Perforación rotativa engloba varias técnicas afines que utilizan una broca giratoria unida a un tubo de perforación para lograr una penetración más profunda y perforaciones más anchas. Su versatilidad permite adaptarse a diversas condiciones geológicas, lo que lo convierte en un método valioso para diversos emplazamientos de proyectos.
Perforaciones geotécnicas con cable y diamante
Estos métodos utilizan una broca perforadora giratoria, a menudo con insertos de diamante, para extraer muestras de formaciones difíciles. Ofrecen una forma rápida de recoger muestras de testigos, aunque el diámetro máximo de la muestra está limitado a 3,27 pulgadas, lo que puede requerir métodos alternativos para muestras más grandes.
Qué equipo se utiliza para la perforación geotécnica
La perforación geotécnica se basa en una serie de equipos especializados para acceder a los materiales del subsuelo y tomar muestras de ellos. El equipo específico utilizado depende del método de perforación, la profundidad de la investigación y las condiciones del terreno encontradas. Los equipos más comunes son:
- Equipos de perforación: Son las principales máquinas utilizadas para perforar el suelo. Las hay de varios tipos y tamaños: sobre camión, sobre orugas y portátiles, cada una de ellas adaptada a diferentes requisitos de acceso y perforación.
- Barras de perforación y barrenas: Las barras de perforación se conectan para formar la sarta de perforación y transmitir potencia a la herramienta de corte. Las barrenas son herramientas helicoidales que se utilizan en suelos blandos para perforar agujeros y llevar los recortes a la superficie. Existen diferentes tipos de barrenas para distintas condiciones del suelo.
Además de la maquinaria principal de perforación, durante las operaciones de perforación geotécnica se utilizan otras herramientas y accesorios esenciales. Éstos garantizan una recogida de muestras eficaz y precisa y la estabilidad de la perforación. Entre los principales equipos de apoyo se incluyen:
- Herramientas de muestreo: Entre ellos se encuentran los muestreadores de cuchara dividida para pruebas de penetración estándar (SPT), los tubos Shelby para recoger muestras de suelo inalterado y los barriles sacatestigos con diversas brocas (por ejemplo, brocas sacatestigos para roca) para extraer testigos de roca.
- Fluidos de perforación y aditivos: Se utilizan en la perforación rotatoria para estabilizar la perforación, refrigerar la broca y eliminar los recortes. Los fluidos más comunes son el agua, la lechada de bentonita y los polímeros.
- Carcasa: Tubos de acero o PVC insertados en la perforación para evitar el colapso, especialmente en suelos inestables, y aislar distintas zonas del subsuelo.
- Bombas y mangueras: Se utiliza para hacer circular los fluidos de perforación y retirar los recortes del pozo.
- Equipo topográfico: Imprescindible para localizar y marcar con precisión las ubicaciones de las perforaciones y determinar las profundidades de perforación.
¿Qué proyectos necesitan perforaciones geotécnicas?
La perforación geotécnica es esencial para una amplia gama de proyectos de construcción e infraestructuras. Proporciona información crítica del subsuelo necesaria para un desarrollo seguro y estable. Estos proyectos suelen incluir:
- Construcción de edificios, puentes y otras estructuras para determinar los requisitos de cimentación y la capacidad portante del suelo.
- Construcción de carreteras y vías férreas para evaluar la estabilidad del subsuelo e identificar los materiales adecuados.
- Construcción de presas y diques para evaluar la resistencia y permeabilidad del suelo para la integridad estructural.
- Proyectos de construcción de túneles para comprender las condiciones del terreno y los posibles problemas de excavación.
- Investigaciones medioambientales para identificar la contaminación del suelo y las aguas subterráneas.
- Análisis de la estabilidad de taludes y corrimientos de tierras para evaluar los riesgos potenciales y diseñar medidas paliativas.
- Dragado y construcción marina para caracterizar los sedimentos del lecho marino y su estabilidad.

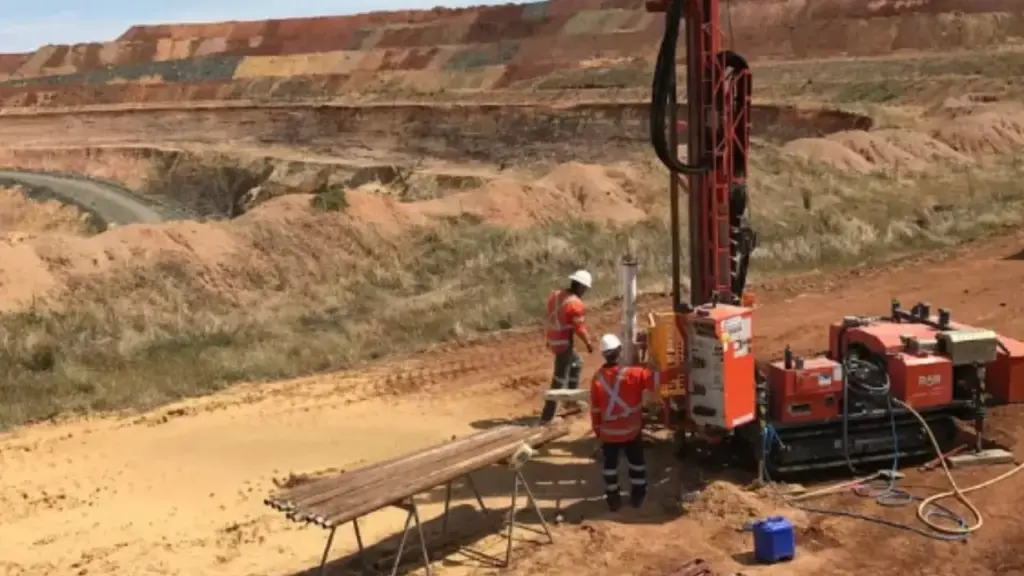

Aplicaciones de perforación geotécnica
La perforación geotécnica sirve para multitud de aplicaciones críticas en diversos sectores, centrándose principalmente en comprender y caracterizar las condiciones del subsuelo. Los conocimientos adquiridos son fundamentales para tomar decisiones informadas y garantizar la seguridad y estabilidad de numerosos proyectos.
Entre las principales aplicaciones de la perforación geotécnica se incluyen:
- Diseño de cimientos: Determinación de la capacidad portante del suelo, las características de asentamiento y la profundidad hasta las capas portantes adecuadas para edificios, puentes y otras estructuras.
- Análisis de estabilidad de taludes: Investigación de los parámetros de resistencia del suelo y las rocas, las condiciones de las aguas subterráneas y las posibles superficies de fallo para evaluar y mitigar los riesgos de deslizamiento de tierras.
- Construcción de túneles y obras subterráneas: Caracterización de las propiedades del macizo rocoso, identificación de peligros potenciales como zonas débiles o entrada de agua, y optimización de los métodos de excavación.
- Ingeniería de presas y diques: Evaluar la permeabilidad y resistencia de los materiales del terraplén y de los cimientos subyacentes para garantizar la integridad estructural y evitar filtraciones.
- Investigaciones medioambientales: Recogida de muestras de suelo y aguas subterráneas para identificar y delimitar la contaminación, evaluar su alcance y planificar estrategias de reparación.
- Exploración de recursos: Obtención de muestras de suelo y roca para evaluar la presencia y calidad de yacimientos minerales u otros recursos naturales.
- Técnicas de mejora del suelo: Evaluar la eficacia de métodos como la compactación del suelo, la lechada o la mezcla del suelo analizando las propiedades del suelo antes y después del tratamiento.
- Instalación de instrumentación: Creación de pozos de sondeo para la instalación de pozos de control, piezómetros, inclinómetros y otros instrumentos de seguimiento de los niveles de aguas subterráneas, presiones de las aguas porosas y movimientos del terreno a lo largo del tiempo.
¿Quién es responsable de los sondeos geotécnicos?
La responsabilidad de las perforaciones geotécnicas suele recaer en un equipo de profesionales que trabajan en colaboración. El principal responsable de supervisar y gestionar todo el proceso suele ser un ingeniero geotécnico o un ingeniero geólogo.
Se encargan de planificar la investigación, determinar el alcance de los trabajos (número y profundidad de los sondeos), seleccionar los métodos de perforación adecuados y supervisar las operaciones sobre el terreno para garantizar que los sondeos cumplen los requisitos del proyecto. También interpretan los datos recogidos y preparan el informe geotécnico final con recomendaciones para el proyecto.
Los trabajos de perforación los realizan perforadores geotécnicos que saben manejar equipos de perforación especializados y seguir las instrucciones del ingeniero. Son responsables de la ejecución segura y eficiente del plan de perforación, de la recogida de muestras y, a menudo, de las observaciones iniciales sobre el terreno. La comunicación y coordinación efectivas entre el ingeniero geotécnico y el equipo de perforación son cruciales para obtener datos precisos y fiables del subsuelo. Dependiendo del tamaño y la complejidad del proyecto, también puede participar en el proceso otro personal, como técnicos de campo y personal de laboratorio.
Conclusión
La perforación geotécnica es un proceso vital para conocer las condiciones del subsuelo y garantizar una construcción más segura y estable. Esta guía definitiva cubre probablemente las distintas técnicas de perforación, sus aplicaciones y la importancia de un análisis preciso del suelo y la roca. Al proporcionar datos cruciales, la perforación geotécnica ayuda a prevenir costosos problemas estructurales y garantiza el éxito del proyecto.
Para quienes se dedican a las investigaciones geotécnicas y la construcción, es primordial disponer de herramientas de perforación fiables. Ame Drill ofrece una amplia gama de herramientas de perforación geotécnica al por mayor. Sus productos están diseñados para ser eficientes y duraderos, y satisfacer las demandas de diversos proyectos de perforación.
La asociación con un proveedor de confianza como Ame Drill garantiza el acceso a herramientas de perforación geotécnica que contribuyen a operaciones de perforación geotécnica precisas y eficaces. Explorar sus opciones al por mayor puede proporcionar soluciones rentables para las necesidades de su proyecto.
