Los pernos de anclaje autoperforantes cambian las reglas del juego. Estos extraordinarios anclajes combinan la perforación, la inyección de lechada y el anclaje en un único y eficaz proceso, y ofrecen ventajas inigualables en diversas condiciones de terreno difíciles. En esta entrada del blog, exploraremos la amplia gama de aplicaciones de los pernos de anclaje autoperforantes, destacando por qué se han convertido en una herramienta indispensable para ingenieros y contratistas de todo el mundo.

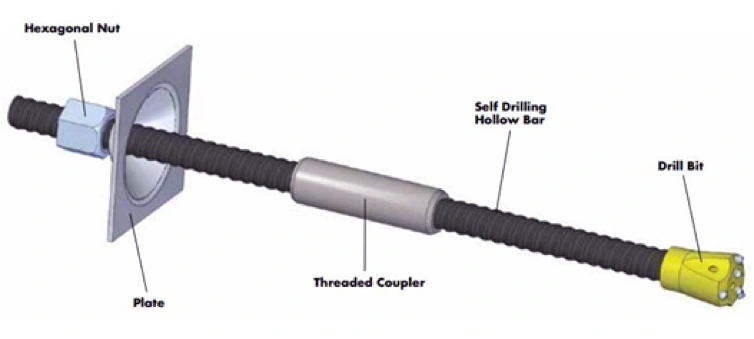

¿Qué son los pernos de anclaje autoperforantes?
Antes de profundizar en sus aplicaciones, entendamos brevemente qué es anclaje autoperforante pernos son. A diferencia de los métodos de anclaje tradicionales, que requieren la perforación previa de un orificio, la inserción de un anclaje y la posterior inyección de lechada, los SDA integran una broca de sacrificio con una barra de anclaje hueca.
Al girar, la barra perfora su propio agujero y, al mismo tiempo, puede inyectarse lechada a través del núcleo hueco, rellenando el espacio anular y adhiriendo el anclaje al terreno circundante. Este ingenioso diseño no sólo ahorra mucho tiempo y trabajo, sino que también aumenta la fiabilidad del anclaje en formaciones geológicas complejas.
Aplicaciones de los pernos de anclaje autoperforantes
A menudo nos hemos encontrado con situaciones en las que las condiciones del terreno no eran las ideales, lo que requería soluciones sólidas para la estabilidad. Aquí es donde aplicaciones de pernos de anclaje autoperforantes para el refuerzo del terreno realmente brillan. Nos han permitido abordar proyectos que habrían sido mucho más complejos y costosos con métodos convencionales.
Estabilización de taludes
Los taludes, ya sean naturales o artificiales, están constantemente expuestos a la erosión y la inestabilidad. He supervisado personalmente numerosos proyectos en los que pernos de anclaje autoperforantes fueron la clave para estabilizar eficazmente estas zonas críticas.
| Desafío | Solución SDA | Beneficios que he observado |
| Taludes erosionados | Instalación de una malla de SDA para crear una masa de suelo reforzado, a menudo combinada con geomallas u hormigón proyectado. | Excavación mínima, instalación rápida, eficaz en suelos sueltos o cohesivos y menor riesgo de desprendimientos. |
| Mitigación de desprendimientos de rocas | Anclaje de mallas o redes a las paredes rocosas mediante APS para evitar que las rocas desprendidas pongan en peligro estructuras o infraestructuras. | Colocación precisa, capacidad para perforar en distintos tipos de roca y mayor seguridad. |
Túneles y excavaciones subterráneas
Los proyectos de construcción de túneles siempre presentan retos geotécnicos únicos. Hacemos especial hincapié en la eficacia y fiabilidad de los anclajes autoperforantes en estos entornos.
Aplicaciones clave en el tunelado
- Soporte temporal para caras de túneles: Al excavar, el apoyo inmediato es crucial para evitar derrumbes. Los SDA proporcionan un soporte temporal rápido y fiable que permite avanzar con seguridad.
- Soporte de roca permanente: Para lograr una estabilidad a largo plazo, los SDA se utilizan para crear un sistema de apoyo duradero, a menudo junto con hormigón proyectado o revestimiento de acero.
- Estabilización del portal: Asegurar los puntos de entrada y salida de los túneles es primordial, y los SDA ofrecen una solución excelente para estabilizar la roca y el suelo circundantes.
Minería y aplicaciones geotécnicas especializadas
La industria minera, con su conjunto único de retos, también ha adoptado ampliamente aplicaciones de pernos de anclaje autoperforantes. Su capacidad para funcionar en condiciones a menudo duras e impredecibles los hace ideales para garantizar la seguridad y la eficiencia operativa. Más allá de la minería, hay varios escenarios geotécnicos especializados en los que los SDA son mi opción preferida.
Apoyo terrestre en minas
La seguridad es primordial en las operaciones mineras. He visto SDAs utilizados para:
- Soporte de techo y costillas: Proporcionar estabilidad inmediata y a largo plazo en las explotaciones mineras subterráneas.
- Refuerzo del revestimiento del eje: Garantizar la integridad de los pozos de acceso verticales.
- Rescate y estabilización de las vías de evacuación: Mantener el paso seguro en situaciones de emergencia.
La velocidad de instalación y la capacidad de inyectar lechada simultáneamente son especialmente beneficiosas en entornos mineros dinámicos en los que las condiciones del terreno pueden cambiar rápidamente.
Mitigación de catástrofes y reparaciones de emergencia
En tiempos de catástrofe natural, la rapidez de respuesta es crucial. He participado en proyectos de emergencia en los que pernos de anclaje autoperforantes se desplegaron para estabilizar rápidamente zonas afectadas por corrimientos de tierras o desprendimientos, evitando daños mayores y facilitando las labores de recuperación. Su capacidad de despliegue en zonas de difícil acceso los hace inestimables en estas situaciones críticas.
Ventajas del tornillo hueco autoperforante
Los anclajes huecos autoperforantes ofrecen importantes ventajas para una amplia gama de proyectos de construcción y geotecnia. Estos innovadores anclajes, comúnmente denominados SDA, ofrecen una atractiva alternativa a los métodos tradicionales al agilizar todo el proceso de anclaje. Su diseño exclusivo combina la perforación, la inyección y el anclaje en un solo paquete, con ventajas que se traducen directamente en una mayor eficacia, una seguridad mejorada y un rendimiento superior sobre el terreno.
Rapidez y eficacia de instalación
A diferencia de los sistemas de anclaje tradicionales, que requieren un proceso de varias fases (primero perforar, luego insertar el anclaje y, por último, inyectar la lechada), los anclajes huecos autoperforantes pueden realizar todas estas operaciones simultáneamente. La propia varilla hueca actúa como varilla de perforación y, a medida que penetra más profundamente en el terreno, se inyecta lechada simultáneamente a través de su núcleo, rellenando el espacio anular y formando una fuerte unión.
Este enfoque de "perforar e inyectar" reduce significativamente el tiempo total de instalación, reduce los costes de mano de obra y, en general, acelera los plazos del proyecto, lo que es fundamental en el acelerado entorno de construcción actual.
Versatilidad
Los anclajes huecos autoperforantes destacan en terrenos difíciles y cambiantes, donde los métodos tradicionales suelen fallar. He sido testigo de su instalación eficaz en diversas situaciones, desde suelos sueltos y sin cohesión y grava hasta masas rocosas muy fracturadas, e incluso a través de guijarros y cantos rodados. La acción de lavado continuo de la lechada durante la perforación ayuda a estabilizar la perforación y a evitar el colapso de terrenos inestables, un problema habitual en la perforación previa.
Esta adaptabilidad minimiza la necesidad de técnicas de perforación o entubación especializadas, lo que convierte al perno hueco autoperforante (SDA) en una solución versátil para una gran variedad de formaciones geológicas y reduce el riesgo de retrasos en los proyectos debidos a condiciones geológicas complejas imprevistas.
Mayor seguridad y beneficios medioambientales
Además de la eficiencia, la mejora de la seguridad y los beneficios medioambientales son ventajas clave. El proceso integrado de perforación y lechada implica menos componentes individuales que manipular y operaciones separadas, lo que reduce intrínsecamente la posibilidad de accidentes in situ.
La mínima vibración generada durante la instalación hace que la SDA sea ideal para su uso en estructuras sensibles existentes, cerca de edificios históricos o en entornos urbanos en los que debe minimizarse la alteración del terreno. Además, la inyección de la lechada directamente en la perforación garantiza una utilización más eficiente del material y reduce los residuos, lo que contribuye a unas prácticas de construcción más limpias y respetuosas con el medio ambiente.
Adhesión y fiabilidad superiores
La adherencia y fiabilidad superiores que consiguen los pernos huecos autoperforantes son fundamentales para la integridad a largo plazo de cualquier estructura que soporten. La inyección simultánea de lechada garantiza que el orificio perforado se rellene por completo, evitando la formación de huecos y creando una unión fuerte y continua entre el perno y el terreno circundante.
Esto mejora la capacidad de carga y crea un sistema de bulonado más fiable, incluso en condiciones en las que las instalaciones de bulones tradicionales pueden fallar. Desde la estabilización de taludes y el sostenimiento de túneles hasta el refuerzo de cimentaciones y la construcción de muros de contención, el rendimiento constante y la durabilidad demostrada de los bulones huecos autoperforantes ofrecen a ingenieros y contratistas una mayor confianza en la estabilidad y durabilidad de sus proyectos.
Barra de anclaje hueca autoperforante Perno de mortero V.S.
Cuando hablamos de anclaje al suelo, Barras de anclaje huecas autoperforantes (SDA) y Pernos de mortero (a menudo referidos a los tradicionales bulones de roca inyectados) representan dos enfoques distintos, cada uno con ventajas y aplicaciones específicas. He utilizado ambos métodos en numerosas ocasiones y comprender sus diferencias es crucial para elegir la solución adecuada.
Barras de anclaje huecas autoperforantes son el sistema todo en uno más avanzado. Su principal ventaja radica en capacidad integrada de perforación e inyección. A medida que la barra hueca, equipada con una broca de sacrificio, penetra en el suelo, la lechada se inyecta simultáneamente a través de su núcleo. Esto las hace excepcionalmente eficaces en terrenos difíciles, como suelos sueltos, rocas fracturadas o formaciones acuíferas, donde sería difícil o imposible perforar previamente un agujero estable para un perno convencional. Ofrecen una gran velocidad de instalación y una mínima alteración del terreno.
En cambio, un Perno de mortero normalmente se refiere a una barra de acero maciza que requiere un perforación previa antes de poder introducirlo y, a continuación, rellenarlo con mortero de cemento o resina. Este método depende de la integridad del orificio previamente perforado.
Aunque es más sencillo y a menudo más rentable en roca u hormigón estables y competentes, resulta problemático en terrenos inestables o que se hunden, ya que a menudo es necesario entubarlos, lo que añade tiempo y gastos. Los pernos de mortero se suelen utilizar en aplicaciones estructurales en las que las condiciones del terreno son predecibles o para reforzar el hormigón o la mampostería existentes.
Conclusión
Desde estabilizar taludes precarios y apuntalar edificios históricos hasta asegurar infraestructuras vitales y soportar complejas operaciones mineras, las aplicaciones de los pernos de anclaje autoperforantes son tan diversas como los retos a los que nos enfrentamos en la ingeniería del terreno. La eficacia, adaptabilidad y fiabilidad que ofrecen no sólo han agilizado nuestros procesos de trabajo, sino que también nos han permitido lograr resultados que antes se consideraban difíciles o imposibles.
Mientras seguimos ampliando los límites de la ingeniería civil, prevemos que la innovación en las aplicaciones de los pernos de anclaje autoperforantes no hará sino crecer, consolidando aún más su papel como piedra angular de la construcción moderna. Son más que simples anclajes; son un testimonio de cómo el diseño inteligente puede aportar soluciones potentes y elegantes a algunos de nuestros retos geotécnicos más persistentes.
