Comprender el subsuelo es fundamental para el éxito de los proyectos de construcción e infraestructuras. Los métodos de perforación geotécnica proporcionan información esencial sobre las condiciones del suelo y la roca bajo la superficie. Elegir la técnica de perforación adecuada es crucial para obtener datos precisos de forma eficiente y rentable.
Esta entrada del blog explorará diversos métodos de perforación geotécnica, desde la simple barrena hasta las técnicas sónicas avanzadas. Profundizaremos en los principios en los que se basa cada método, sus aplicaciones, ventajas y limitaciones, ayudándole a determinar el enfoque más adecuado para las necesidades específicas de su proyecto.
Qué es la perforación geotécnica
La perforación geotécnica es el proceso de perforar agujeros en el subsuelo terrestre para investigar las condiciones del suelo y las rocas. Esta práctica crucial permite a ingenieros y geólogos recoger muestras, realizar pruebas in situ y recopilar información vital sobre la composición, resistencia y otras propiedades del suelo.
Los datos obtenidos de las perforaciones geotécnicas son fundamentales para tomar decisiones fundamentadas en ingeniería civil, construcción, estudios medioambientales y exploración de recursos, garantizando la seguridad y estabilidad de diversos proyectos.
Métodos de perforación geotécnica
La perforación geotécnica abarca una serie de técnicas adaptadas para investigar el subsuelo. Cada método ofrece ventajas únicas y se selecciona en función de las necesidades del proyecto, las condiciones del suelo y la roca, y la calidad de la muestra requerida.
A continuación se detallan cuatro métodos habituales de perforación geotécnica:

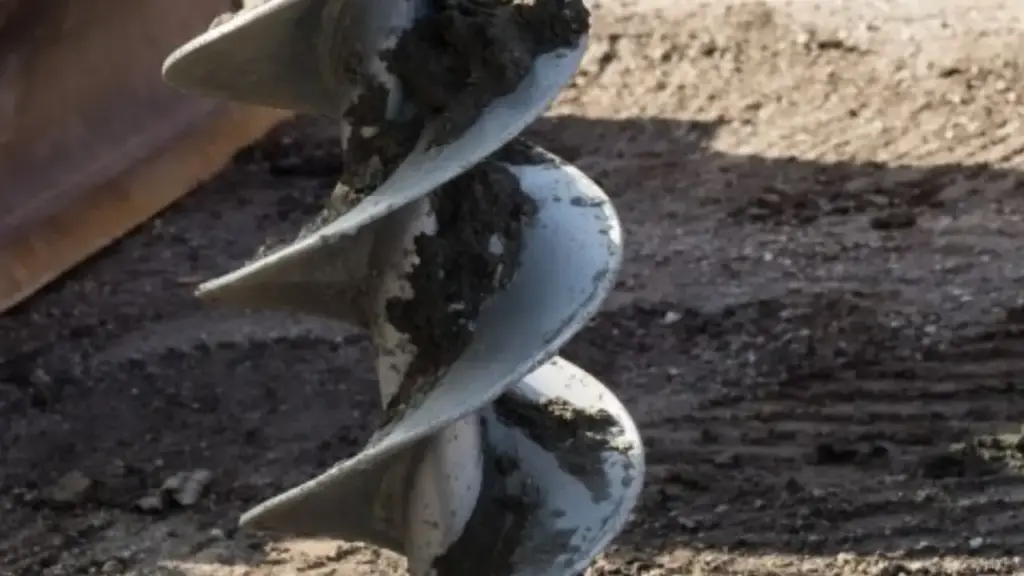

Perforación geotécnica con barrena
La perforación con barrena emplea una pala helicoidal giratoria para extraer muestras de suelo de forma eficaz, lo que la convierte en una opción rentable para las investigaciones del subsuelo poco profundo. Este método es especialmente ventajoso en suelos cohesivos blandos a medianamente rígidos y en materiales granulares por encima del nivel freático, ya que proporciona muestras alteradas de calidad relativamente buena para análisis geotécnicos y medioambientales.
Ventajas: La perforación con barrena suele ser rápida y económica a poca profundidad. El equipo es relativamente sencillo y móvil, lo que facilita el acceso a diversas ubicaciones. Es un método versátil para recoger muestras de suelo con fines de clasificación, pruebas de propiedades de índice y detección de contaminantes medioambientales.
Aplicaciones: Entre las aplicaciones más comunes se incluyen las investigaciones preliminares del emplazamiento, la toma de muestras medioambientales del suelo, la instalación de pozos de control de aguas subterráneas poco profundas y la recogida de muestras con fines agrícolas o de investigación. También se utiliza para perforar agujeros para postes de vallas, postes de señalización y otros cimientos poco profundos en condiciones de suelo adecuadas.
Perforación geotécnica RAB
La perforación RAB (Rotary Air Blast) utiliza aire comprimido para accionar un martillo en el fondo del pozo, fracturando la roca y eliminando rápidamente los detritos. Este método es excelente para penetrar en formaciones rocosas duras y consolidadas, y ofrece una velocidad de perforación más rápida que otras técnicas de perforación de rocas, por lo que resulta adecuado para programas de exploración más amplios y profundos en terrenos rocosos.
Ventajas: La perforación RAB permite penetrar rápidamente en roca dura, es relativamente rentable para las fases iniciales de exploración y puede alcanzar profundidades considerables. La retirada continua de los recortes mediante aire comprimido permite evaluar rápidamente los tipos de roca encontrados.
Aplicaciones: Se utiliza principalmente en exploración minera para identificar yacimientos y cartografiar zonas rocosas. También se aplica en la perforación de pozos de agua en acuíferos de roca dura y para perforar barrenos de voladura en explotaciones mineras y canteras. Aunque la calidad de las muestras es inferior, proporciona una valiosa información preliminar.

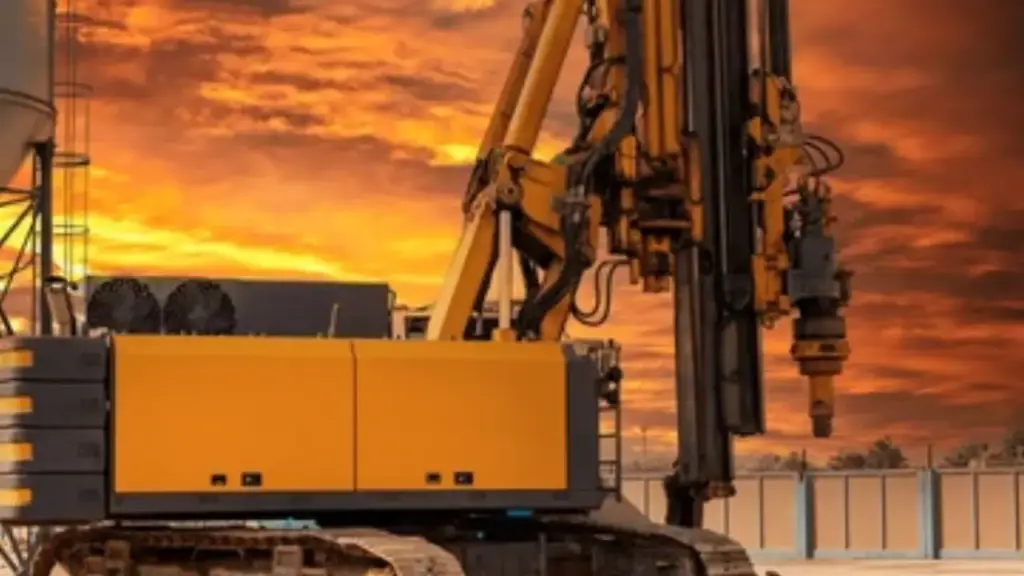

Perforación geotécnica con lodo rotatorio
Perforación con lodo rotatorio hace circular un fluido de perforación (lodo) para enfriar la broca, transportar los recortes a la superficie y estabilizar las paredes del pozo. Esta técnica es muy versátil, capaz de perforar una amplia gama de suelos y rocas, y permite recoger muestras tanto alteradas como relativamente inalteradas, incluidas muestras de testigos continuos.
Ventajas: La perforación con lodo rotatorio ofrece una excelente estabilidad de la perforación, incluso en formaciones sueltas o inestables, y permite una penetración más profunda en comparación con la perforación con barrena. La circulación continua del lodo de perforación facilita la eliminación eficaz de los cortes y puede ayudar a sellar zonas permeables. Se adapta a varias brocas de perforación para distintos materiales del subsuelo.
Aplicaciones: Muy utilizado para investigaciones geotécnicas exhaustivas en grandes proyectos de infraestructuras, como edificios de gran altura, puentes y presas. También se emplea para investigaciones de aguas subterráneas profundas, la instalación de pozos de gran diámetro y la obtención de muestras continuas de núcleos para registros geológicos detallados y pruebas de laboratorio.

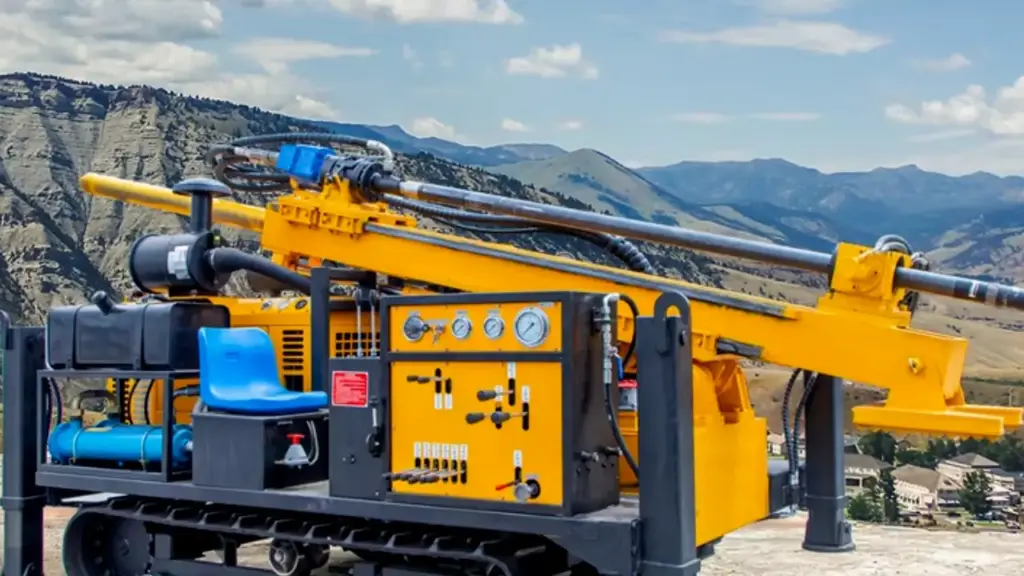

Perforación geotécnica con corona de diamante
La perforación con corona de diamante utiliza una broca incrustada con diamantes industriales para cortar la roca y extraer muestras cilíndricas continuas. Este método proporciona muestras de lecho rocoso de la máxima calidad y relativamente inalteradas, lo que permite realizar análisis detallados de la resistencia, la estructura y las discontinuidades de la roca, cruciales para diseños de ingeniería críticos en macizos rocosos.
Ventajas: La perforación con corona de diamante produce testigos de roca intactos y de alta calidad que proporcionan información geológica y geotécnica precisa. Puede penetrar en formaciones rocosas muy duras y permite determinar con precisión las propiedades de la masa rocosa, esenciales para los análisis de estabilidad y el diseño de cimentaciones sobre roca.
Aplicaciones: Esencial para investigaciones detalladas de túneles, grandes excavaciones subterráneas, cimientos de presas y evaluación de la estabilidad de taludes rocosos. También se utiliza en la exploración minera para el análisis detallado de yacimientos y en proyectos de investigación que requieren muestras de roca de alta integridad.
He aquí una tabla que resume los cuatro métodos de perforación geotécnica analizados:
| Característica | Perforación geotécnica con barrena | Perforación geotécnica RAB | Perforación geotécnica con lodo rotatorio | Perforación geotécnica con corona de diamante |
| Uso principal | Muestreo de suelos poco profundos, pruebas medioambientales | Perforación rápida en roca dura, exploración minera | Perforación versátil en suelo y roca, investigaciones profundas | Extracción de testigos de roca de alta calidad, análisis detallado de la roca |
| Profundidad típica | Poco profunda (normalmente < 100 pies) | Profundo | Moderada a profunda | Moderada a profunda |
| Tipo de suelo/roca | Suelos cohesivos blandos a semirrígidos, suelos granulares | Roca dura y consolidada | Amplia gama de tipos de suelo y roca | Rock duro |
| Calidad de las muestras | Perturbado | Esquejes de baja calidad | Muestras alteradas y relativamente inalteradas | Núcleos de alta calidad y relativamente inalterados |
| Tasa de perforación | Relativamente rápido | Rápido en roca | Moderado | Más lento |
| Estabilidad de la perforación | Puede ser un problema en suelos sueltos | Limitado en formaciones no consolidadas | Bien | Bien |
| Coste del equipo | Bajo | Moderado | Alta | Alta |
| Costes de explotación | Bajo | Bajo a moderado | Moderado a alto | Alta |
| Principales ventajas | Rentable para trabajos poco profundos, equipamiento sencillo | Penetración rápida en roca dura, rentable para la exploración | Versátil, buena estabilidad de la perforación, varias opciones de muestreo | Núcleos de roca de alta calidad, determinación precisa de las propiedades de la roca |
| Aplicaciones clave | Investigaciones preliminares, muestreo medioambiental, pozos poco profundos | Exploración minera, evaluaciones iniciales de emplazamientos en roca, barrenos de voladura | Investigaciones de cimentación, pozos profundos, estudios geológicos detallados | Construcción de túneles, cimentación de presas, análisis detallado de rocas, exploración minera |
Cómo elegir los métodos de perforación geotécnica adecuados
Seleccionar el método de perforación geotécnica adecuado es crucial para obtener información precisa y relevante del subsuelo, optimizando al mismo tiempo el coste y la eficiencia. Para tomar una decisión informada y adaptada a las necesidades específicas de su proyecto, deben considerarse detenidamente varios factores clave.
Estas consideraciones para que elija el método de perforación geotécnica más adecuado incluyen:
- Objetivos del proyecto: Defina claramente los objetivos de la investigación. ¿Le interesa principalmente tomar muestras del suelo para su clasificación, determinar la profundidad del lecho rocoso, evaluar las condiciones de las aguas subterráneas u obtener testigos de roca de alta calidad para pruebas de resistencia? Los distintos métodos destacan a la hora de proporcionar tipos específicos de datos.
- Condiciones del subsuelo: Los tipos de suelo y roca previstos en el emplazamiento son un factor determinante. La perforación con barrena es adecuada para suelos blandos, mientras que la perforación RAB y la perforación con corona de diamante están diseñadas para roca. La perforación con lodo rotatorio ofrece versatilidad en diversas formaciones. Es esencial conocer la geología del emplazamiento mediante estudios preliminares.
- Profundidad de la investigación: La profundidad requerida de las perforaciones influirá significativamente en la elección del método. La tecnología de empuje directo y la perforación con barrena suelen limitarse a profundidades menores, mientras que la perforación rotatoria y la perforación con corona de diamante pueden lograr penetraciones mucho mayores.
Además de estos factores principales, hay otros aspectos importantes que deben tenerse en cuenta para garantizar que el método de perforación seleccionado se ajusta a las limitaciones y requisitos del proyecto:
- Calidad de la muestra: El nivel de alteración de la muestra aceptable para las pruebas de laboratorio determinará la técnica adecuada. Métodos como el muestreo con tubo Shelby (a menudo utilizado con perforación rotatoria) y la extracción de núcleos con diamante proporcionan muestras relativamente inalteradas, mientras que la perforación con barrena y RAB producen muestras alteradas.
- Presupuesto y calendario: Los distintos métodos de perforación tienen costes variables asociados al equipo, el personal y el tiempo de perforación. Tenga en cuenta las limitaciones financieras y el calendario de su proyecto a la hora de evaluar las opciones. Los métodos más rápidos, como el RAB, pueden ser preferibles para investigaciones preliminares con plazos ajustados.
- Acceso al emplazamiento y limitaciones: La accesibilidad de los lugares de perforación y las limitaciones específicas del emplazamiento (por ejemplo, obstáculos aéreos, espacios confinados) influirán en el tipo de equipo de perforación y el método que puede emplearse. En lugares difíciles, puede ser necesario utilizar equipos portátiles o más pequeños.
- Consideraciones medioambientales: Algunos métodos de perforación generan más residuos o tienen un mayor potencial de impacto ambiental. Si se trabaja en zonas sensibles, puede ser preferible utilizar métodos que minimicen la perturbación y la generación de residuos.
Conclusión
En conclusión, la selección del método de perforación geotécnica adecuado, desde la barrena hasta el sonar, depende de las necesidades del proyecto, las condiciones del emplazamiento y el presupuesto. Cada técnica ofrece ventajas distintas para investigaciones específicas del subsuelo. Comprender estos matices garantiza una recopilación de datos eficiente y una toma de decisiones informada para el éxito de los proyectos de construcción e ingeniería.
Para quienes emprenden este tipo de proyectos, es crucial disponer de herramientas de perforación fiables y rentables. Considere la posibilidad de explorar opciones al por mayor para optimizar su proceso de adquisición. Invertir en equipos de calidad repercute directamente en la precisión y eficacia de sus investigaciones geotécnicas.
