En la compleja industria de la exploración geológica y la extracción de recursos, seleccionar el método de perforación adecuado es primordial. Sin embargo, incluso las técnicas más avanzadas flaquean sin la herramienta adecuada en el filo de corte: la broca. Elegir la broca óptima, adaptada a la formación geológica específica, es un factor crítico para la eficacia, la rentabilidad y el éxito del proyecto.
Esta entrada del blog profundizará en la diversa gama de brocas de perforación disponibles y le guiará a través del proceso de adaptación a las distintas formaciones geológicas. Comprender la interacción entre las propiedades de la roca y el diseño de la broca le permitirá tomar decisiones con conocimiento de causa y garantizar la máxima velocidad de penetración y una mayor vida útil de la broca en su próxima perforación.

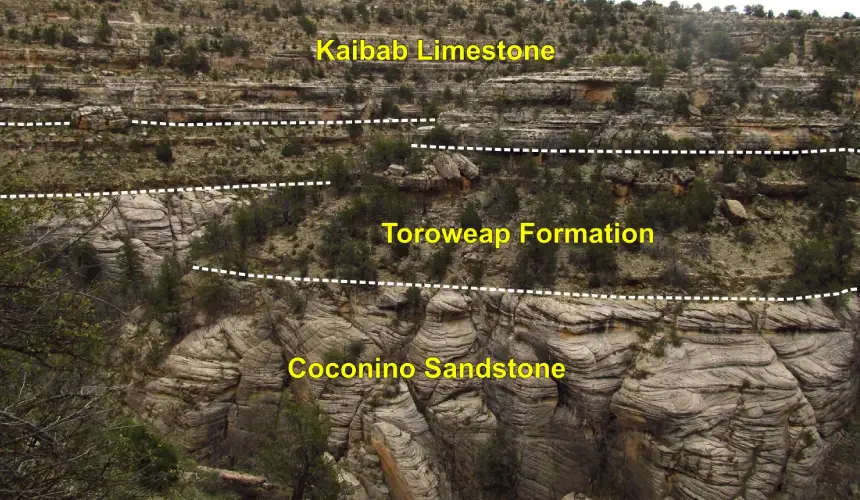

Diferentes formaciones geológicas
Comprender las distintas formaciones geológicas es fundamental para perforar con eficacia. Cada formación presenta retos únicos y requiere estrategias y herramientas de perforación específicas. La correcta identificación de estas características garantiza una penetración óptima, minimiza el desgaste del equipo y mejora la eficiencia y la seguridad generales del proyecto.
Formación geológica sedimentaria
Las formaciones geológicas sedimentarias se forman a partir de la acumulación y compactación de sedimentos, como arena, limo, arcilla y materia orgánica, a lo largo de millones de años. A menudo presentan estratificación y pueden ir desde arenas y arcillas blandas no consolidadas hasta areniscas y calizas más duras y cementadas.
La perforación en estas formaciones requiere una cuidadosa consideración de la estabilidad, la pérdida de fluidos y, a menudo, la utilización de brocas de cono de rodillo o brocas PDC diseñadas para formaciones más blandas a medias, con un enfoque en la prevención del colapso de la perforación y la gestión de la circulación de fluidos.
Formación geológica ígnea
Las formaciones geológicas ígneas se crean a partir del enfriamiento y la solidificación de roca fundida (magma o lava). Suelen ser muy duras y abrasivas, como el granito, el basalto y el gabro, y a menudo presentan estructuras cristalinas.
La perforación de formaciones ígneas exige brocas extremadamente duraderas, como las brocas de diamante impregnado o las robustas brocas tricónicas con insertos de carburo de tungsteno (TCI) diseñadas para roca dura. El elevado peso sobre la broca y las velocidades de rotación más lentas son estrategias habituales para penetrar con eficacia en estas formaciones duras, gestionando un desgaste significativo de las herramientas de perforación.
Formación geológica metamórfica
Las formaciones geológicas metamórficas son rocas que se han transformado mediante calor intenso, presión o alteración química a partir de rocas ígneas, sedimentarias u otras rocas metamórficas preexistentes. Algunos ejemplos son el mármol, la pizarra, el gneis y el esquisto.
Sus propiedades pueden variar mucho en función de la roca original y del grado de metamorfismo, dando lugar a menudo a estructuras muy duras, densas y a veces fracturadas o foliadas. La perforación en estas formaciones requiere brocas versátiles, a menudo triconos de TCI o brocas de PDC con cortadores agresivos, capaces de manejar durezas variables y fracturas potenciales, que a veces requieren una gestión cuidadosa de los fluidos para evitar daños en la formación.
Formación geológica no consolidada
Las formaciones geológicas no consolidadas están formadas por partículas sueltas no cementadas, como arena, grava, limo y arcilla. Estas formaciones carecen de la matriz de roca sólida que se encuentra en las formaciones consolidadas, lo que las hace propensas a la formación de grietas, el hundimiento y la pérdida de circulación.
La perforación en formaciones no consolidadas suele emplear técnicas especializadas, como la entubación durante la perforación, o utiliza brocas diseñadas para minimizar las perturbaciones, como brocas de arrastre o brocas PDC específicas, a menudo con un control muy cuidadoso de la densidad y la viscosidad del fluido de perforación para mantener la estabilidad de la perforación.
Formación geológica kárstica
Las formaciones geológicas kársticas se caracterizan por un lecho rocoso soluble, normalmente caliza, dolomita o yeso, que ha sido ampliamente disuelto por las aguas subterráneas, creando un paisaje de sumideros, cuevas y sistemas de drenaje subterráneo.
La perforación de formaciones kársticas plantea importantes retos debido a la presencia impredecible de grandes vacíos, zonas fracturadas y secciones altamente permeables. Esto suele provocar graves pérdidas de circulación, caídas repentinas de la broca e inestabilidad. A menudo son necesarias técnicas de perforación especializadas, como la perforación con aire, la perforación con espuma o la utilización de materiales de pérdida de circulación y programas de entubación, para atravesar estos entornos complejos y altamente permeables.
Diferentes métodos de perforación en geología
Comprender las diferentes métodos de perforación en Geología es fundamental para investigaciones del subsuelo y la extracción de recursos. Cada método se adapta a las condiciones geológicas específicas, los resultados deseados y las consideraciones económicas. La elección del método adecuado garantiza una penetración eficaz, una recopilación de datos precisa y la finalización óptima del proyecto.
Método de perforación rotatoria
El método de perforación rotatoria consiste en hacer girar una broca unida a una sarta de perforación, que tritura y corta las formaciones rocosas. El fluido de perforación (lodo o aire) circula por el tubo de perforación para enfriar la broca, eliminar los recortes y estabilizar el pozo. Este método es muy versátil y se utiliza ampliamente en aplicaciones de petróleo y gas, geotécnicas y mineras, ya que permite alcanzar grandes profundidades en diversos tipos de roca, desde sedimentos blandos hasta formaciones ígneas duras, mediante la selección de brocas y sistemas de fluidos adecuados.
Método de perforación por percusión
El método de perforación por percusión, también conocido como perforación con martillo o perforación con rotación, consiste en golpear repetidamente la superficie de la roca con una broca pesada, rompiéndola en trozos más pequeños. Este método es especialmente eficaz en formaciones rocosas duras y quebradizas en las que la perforación rotatoria puede resultar lenta o ineficaz. Las herramientas más comunes son martillos en fondo (DTH)que utilizan aire comprimido para accionar un pistón que golpea la broca. La perforación por percusión se utiliza a menudo para voladuras, pozos de agua y en minería, ya que proporciona altas velocidades de penetración en roca competente.
Método de perforación con corona
El método de perforación con corona es una técnica especializada diseñada para extraer muestras cilíndricas (testigos) de roca o suelo del subsuelo. Un barril sacanúcleos, equipado con una broca anular con punta de diamante o carburo, gira y corta alrededor de una columna central de material, que luego se recupera. Este método tiene un valor incalculable para la exploración geológica, las investigaciones geotécnicas y el análisis de minerales, ya que proporciona muestras intactas para el estudio detallado de la estratigrafía, las propiedades de las rocas y las características de los yacimientos, ofreciendo información crucial para la planificación y el diseño de los proyectos.
Método de perforación direccional
El método de perforación direccional consiste en dirigir intencionadamente la broca de perforación para crear un pozo que se desvíe de una trayectoria vertical, alcanzando objetivos que no se encuentran directamente debajo del equipo de perforación. Este método utiliza herramientas especializadas, como conjuntos de motores orientables, sistemas giratorios orientables y herramientas de medición durante la perforación (MWD) para controlar la dirección y la inclinación del pozo. Se utiliza mucho en el sector del petróleo y el gas para acceder a varios yacimientos desde una única ubicación en la superficie, evitar obstáculos o aumentar la exposición del yacimiento en pozos horizontales, maximizando la recuperación de recursos.
Método de perforación de circulación inversa (RC)
El método de perforación de circulación inversa (RC) es una técnica de perforación en seco utilizada habitualmente en la exploración minera para recoger muestras de virutas de roca no contaminadas y de alta calidad. Emplea un sistema de tubos de perforación de doble pared en el que el aire comprimido acciona un martillo y los recortes se transportan por el tubo interior mediante el flujo inverso de aire. Este método permite recoger muestras rápidamente con una contaminación mínima, lo que lo hace muy eficaz para definir yacimientos y elaborar mapas geológicos, sobre todo en regiones áridas en las que escasea el agua para las perforaciones convencionales.
¿Cómo elegir un método de perforación adecuado para diferentes formaciones geológicas?
Elegir el método de perforación adecuado para una formación geológica determinada es una decisión crítica que influye profundamente en la eficacia, el coste y el éxito de cualquier proyecto en el subsuelo. Requiere un conocimiento profundo de las características de la formación, incluida su dureza, abrasividad, estabilidad y presencia de fluidos o huecos. El método adecuado maximiza la velocidad de penetración, minimiza el desgaste de las herramientas de perforación, garantiza la recogida de muestras precisas y mitiga riesgos como el colapso del pozo o la pérdida de circulación. Una elección informada evita costosos retrasos y optimiza la utilización de los recursos.
El proceso de selección es un equilibrio entre la viabilidad técnica y la económica. Implica tener en cuenta no sólo los retos inmediatos que plantea la geología, sino también los objetivos generales del proyecto, como la profundidad requerida, el tipo de datos o muestras necesarios y las consideraciones medioambientales. Evaluando cuidadosamente todos estos factores, los ingenieros y geólogos pueden aplicar una estrategia de perforación que sea a la vez eficaz para superar los obstáculos geológicos y eficiente para alcanzar los objetivos del proyecto dentro del presupuesto y el calendario previstos.
Propiedades geológicas de la formación:
- Dureza y abrasividad: Para formaciones duras y abrasivas (por ejemplo, granito, cuarcita, basalto), suelen ser más eficaces la perforación por percusión (martillo DTH) o la perforación rotatoria con brocas robustas (por ejemplo, triconos TCI, brocas de diamante impregnado). Las formaciones más blandas y no consolidadas (por ejemplo, arena, arcilla) pueden favorecer la perforación rotatoria con brocas de arrastre o brocas de PDC, a menudo con gestión especializada de fluidos.
- Estabilidad y cohesión: Las formaciones no consolidadas o fracturadas (por ejemplo, grava, roca muy articulada, karst) requieren métodos que eviten el colapso de la perforación, como el entubado durante la perforación, el uso cuidadoso de los fluidos de perforación o la perforación con aire/espuma. Las formaciones cohesivas permiten perforaciones a cielo abierto más convencionales.
- Presencia de fluidos/vapores: Las zonas acuíferas, las formaciones muy permeables o los huecos kársticos pueden provocar pérdidas de circulación. Métodos como la perforación con aire/espuma, la circulación inversa o el uso de materiales de circulación perdida son cruciales en estos casos.
Objetivos del proyecto:
- Requisitos de datos/muestras: Si se necesitan muestras de testigos intactos para un análisis geológico detallado (por ejemplo, exploración minera, investigaciones geotécnicas), la perforación con corona es el método preferido. Si sólo se necesitan fragmentos de roca (por ejemplo, perforación de reconocimiento, control de pendiente), la perforación rotatoria o RC puede ser más eficaz.
- Profundidad y diámetro: Los pozos muy profundos suelen utilizarse para perforaciones rotatorias. Los pozos de mayor diámetro pueden requerir brocas específicas de gran diámetro y potentes perforadoras rotativas, mientras que los pozos de pequeño diámetro son habituales en la exploración geotécnica o especializada y utilizan perforadoras de corona o perforadoras de percusión de pequeño diámetro.
- Trayectoria del pozo: Para alcanzar objetivos que no están directamente debajo de la plataforma o maximizar la exposición del yacimiento, es esencial la perforación direccional (mediante sistemas rotativos orientables o motores de lodo).
Limitaciones medioambientales y logísticas:
- Disponibilidad de agua: En las regiones áridas, puede ser preferible la perforación aérea o la perforación por resonancia magnética para minimizar el consumo de agua en comparación con la perforación rotatoria convencional con lodo.
- Gestión de residuos: El tipo y el volumen de los residuos de perforación (recortes y fluidos) influirán en la selección del método y requerirán una planificación adecuada de la eliminación.
- Accesibilidad: Las ubicaciones remotas o los lugares con espacio limitado podrían favorecer plataformas de perforación más pequeñas y portátiles, lo que podría influir en los métodos de perforación viables.
Consideraciones económicas:
- Coste por metro: El coste global por metro perforado, incluido el tiempo de perforación, los consumibles (brocas, tubos de perforación, fluidos de perforación) y el posible tiempo no productivo (NPT) debido a problemas de formación, desempeña un papel importante. A veces, una broca o un método inicial más caros pueden reducir los costes totales gracias a una mayor velocidad de penetración y menos problemas.
- Disponibilidad de equipos: La disponibilidad de equipos y herramientas especializados para métodos específicos (por ejemplo, un equipo de perforación por resonancia magnética de gran capacidad o un sofisticado sistema de perforación direccional) influirá en las opciones prácticas.
Conclusión
El éxito de cualquier proyecto de perforación geológica depende en última instancia de la selección inteligente de la broca. Si se tienen en cuenta cuidadosamente los matices de cada formación geológica y se combinan con el tipo de broca adecuado, se puede mejorar drásticamente la eficacia de la perforación, prolongar la vida útil del equipo y reducir significativamente los costes operativos. Este enfoque estratégico garantiza una penetración y un rendimiento óptimos, incluso en las condiciones del terreno más difíciles.
Dominar el arte de la selección de brocas es un proceso continuo de aprendizaje y adaptación, pero es un proceso que produce beneficios sustanciales en términos de plazos y rentabilidad de los proyectos. Con estos conocimientos, estará mejor preparado para afrontar con confianza y precisión diversos retos geológicos, desde sedimentos blandos hasta rocas duras y abrasivas.
